In questo tutorial ci occuperemo della lettura di valori da una fotoresistenza, ovvero un sensore di luminosità. Il nostro obiettivo finale è quello di accendere un LED leggendo i valori del sensore. Quindi, se nella stanza in cui ci troviamo è presente poca luce il LED si accende, diversamente, resterà spento.

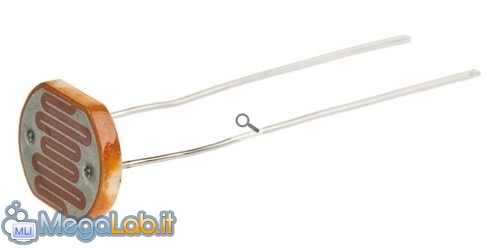

Fotoresistenza

La fotoresistenza è un terminale bipolo dotato di una resistenza in grado di variare la propria capacità a seconda della luce che la colpisce.

Sketch

#define fotoresistenza A0 #define led 12 void setup() { pinMode(A0,INPUT); pinMode(12,OUTPUT); Serial.begin(9600); // Inizializzo la comunicazione seriale } void loop() { int val = analogRead(fotoresistenza); // salvo il valore fotoresistenza dentro alla variabile val Serial.println(val, DEC); // Scrivo il valore della fotoresistenza, espresso in numeri decimali if(val<800) //se il valore letto dalla fotoresistenza (luminosità) è basso, accendo il led digitalWrite(led,HIGH); else digitalWrite(led,LOW); //altrimenti lo spengo (o lo lascio spento) }

Circuito

Bene, se tutto è stato eseguito correttamente, dovremmo poter vedere il nostro LED accendersi in condizioni di scarsa luminosità, per poi spegnersi (quasi instantaneamente) in caso di luminosità normale o alta. Ovviamente nel caso in cui il valore di luminosità da noi impostato non soddisfi le vostre aspettative, potete cambiarlo impostandone un altro all'interno dello sketch.

Arrivederci al prossimo tutorial!
