Adattatore Tucano per TV-Out

14/08/2006
- A cura di
Audio Video Multimedia - TV-Out in bianco e nero? Risolviamo il problema con l'adattatore Tucano.

Tag

Passa qui con il mouse e visualizza le istruzioni per utilizzare i tag!

adattatore (1) , tucano (1) , tv-out (1) .

Valutazione

  •
Voto complessivo 5 calcolato su 333 voti
Il pezzo che stai leggendo è stato pubblicato oltre un anno fa. AvvisoLa trattazione seguente è piuttosto datata. Sebbene questo non implichi automaticamente che quanto descritto abbia perso di validità, non è da escludere che la situazione si sia evoluta nel frattempo. Raccomandiamo quantomeno di proseguire la lettura contestualizzando il tutto nel periodo in cui è stato proposto.

Molti utenti che collegano il Portatile o il PC alla scart della televisione riscontrano il problema del display che viene visualizzato solo in bianco e nero.

Problema diffuso in europa che si verifica con televisori non di ultimissima generazione i quali non riconoscono il segnale S-VHS.

Per risolvere questo problema in modo immediato semplce e economico basta che vi costruite l'adattatore TUCANO.

Si tratta di un semplice adattatore che ha un collegamento tra il PIN 15 e il PIN 20 della presa scart.

La prima cosa che dovete fare e aprire l'adattatore con un taglierino incidendo nella giuntura dove è piu morbido

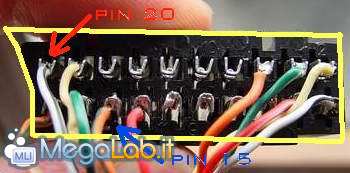

Poi individuate il pin 20 e il pin 15

Se siete cosi fortunati che sulla vostra presa scart ci sono scritti i numeretti in nero, l'individuazione dei pin non è un problema.

Se invece questi non compaiono sappiate che:

Il Pin 20 è quello che sta sullo spigolo fuori squadro

Il Pin 15 è quello che sta sulla riga piu corta ed e il 3° a partire dallo spigolo fuori squadro


Ovviamente quando girate l'adattatore i pin vanno seguiti a specchio


Una volta individuati i pin procuratevi un filo elettrico molto sottile tipo quello delle auricolari audio o delle cuffie audio di bassa qualità, tagliatelo a lunghezza di 12 cm circa e spellatene le estremita
